THOMAS WELDING SYSTEMS - Fabrikant van lasstiften en stiftlasapparaten
ZI - 3eme Rue
6040 JUMET (BELGIUM)
Tel : + 32 71371370
Fax : + 32 71371821

Contact : Verkoopafdeling

Draad Stiften

AFT

CD Capacitors Discharge welding threaded studs

Short Cycle studs threaded

 d1

l

 d2 h1 h2 max
M3  6 - 50 mm    4,0 mm 0,7-1,4 mm 1,5 mm
M4 6 - 50 mm 5,0 mm 0,7-1,4 mm 1,5 mm
M5 6 - 70 mm 6,0 mm 0,7-1,4 mm 2 mm
M6 6 - 80 mm 7,0 mm 0,7-1,4 mm 2 mm
M8 10 - 80 mm 9,0 mm 0,8-1,4 mm 2 mm
M10 12 - 80 mm 11,0 mm 0,8-1,4 mm 2 mm

Materiaal : - Staal verkoperd, Roestvrij staal, Aluminium (M8 max.), Messing (M8 max.)


Binnendraad Stiften

 AFI

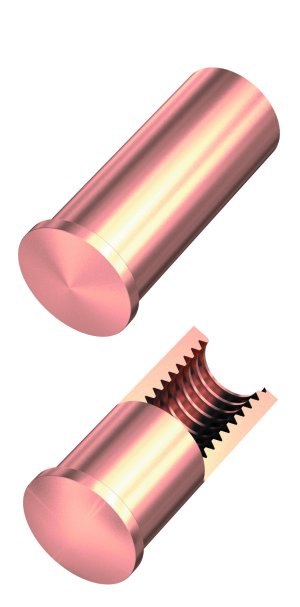

CD Capacitors Discharge welding internally threaded studs

CD Capacitors Discharge welding studs with internal thread

 d2

l

 d1 b h d3
M 3  6 - 30 mm   5 mm 5 mm 0,8 - 1,4 mm  6,5 mm
M 4 8 - 35 mm 6 mm 6 mm 0,8 - 1,4 mm 7,5 mm
M 5 10 - 40 mm 7,1 mm 7,5 mm 0,8 - 1,4 mm 8,5 mm
M 6 10 - 30 mm 8,0 mm 9 mm 0,8 - 1,4 mm 9,0 mm
M 8   15 - 40 mm 10,8 mm 10 mm 1,8 - 2,5 mm 11,20 mm

Materiaal : - Staal verkoperd, RVS,  Aluminium  (M6 max.), Messing (M6 max.)


Gladde Stiften

AFU

CD Capacitors Discharge welding unthread studs

CD Capacitors Discharge welding studs with no thread

 d1

l

 d3 h
Ø 3  6 - 35 mm 4,5 mm 0,7-1,4 mm
Ø 4 6 - 40 mm 5,5 mm 0,7-1,4 mm
Ø 5 6 - 70 mm 6,5 mm 0,8-1,4 mm
Ø 6 8 - 80 mm 7,5 mm 0,8-1,4 mm
Ø 7,1 10 - 80 mm 9,0 mm 0,8-1,4 mm
Ø 8 10 - 80 mm 9,0 mm 0,8-1,4 mm

Materiaal : - Staal verkoperd, Roestrij staal, Aluminium (Ø6 max.), Messing (Ø6 max.)

Materiaal : - Staal verkoperd, RVS,  Aluminium, Messing.


Kerstboom Stiften

 AFS

CD Capacitors Discharge fir tree threaded welding studs

Short Cycle fir tree threaded studs

 d1

l1

 d3
Ø 5    9 - 35 mm  6,0 mm

Materiaal : - Staal verkoperd, RVS,  Aluminium, Messing.



Thomas Welding Systems web site

Wij behouden ons het recht voor om tijdens nieuwe ontwikkelingen de technische kenmerken van de generatoren zonder voorbehoud te wijzigen.
